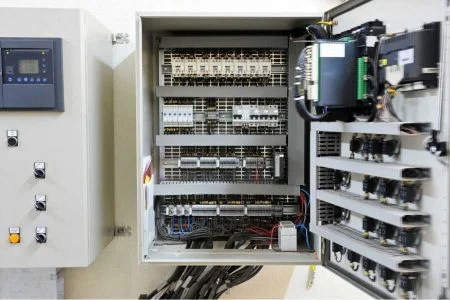

تابلو برق صنعتی چیست و چه کاربردی دارد؟

تابلو برق صنعتی یکی از اجزای حیاتی یک سیستم برقی است که نقش بسیار مهمی در صنایع تولیدی و کارخانه‌ ها ایفا می‌ کند. این تابلو قادر است ارتباط منظم و سالم بین اجزای سیستم برقی را فراهم کند و به تامین ایمنی در محیط کار کمک می‌ کند.

استفاده از تابلو برق در پالایشگاه‌ ها، ایستگاه‌ های مبدل، کارخانه‌ های صنعتی و ایستگاه‌ های برق بسیار رایج است و در صنایع گوناگون استفاده گسترده‌ ای دارد. برای آشنایی بیشتر با تجهیزات داخلی تابلو برق صنعتی و انواع آن، به همراه موارد استفاده، می‌ توانید این مقاله را مطالعه نمایید.

بد نیست بدانید در سالهای اخیر یکی از دوره های پر درآمد برق و الکترونیک، دوره تابلو برق صنعتی می باشد.



آشنایی با تابلو برق صنعتی  و کاربرد آن

شاید برای شما نیز سوال پیش بیاید تابلو برق صنعتی چیست و چه کاربردی دارد؟ در پاسخ به این سوال می‌ توان گفت، ترکیبی از دستگاه‌ های سوئیچینگ مختلف، همراه با تجهیزات کنترلی، اندازه‌ گیری، حفاظتی و تنظیم کننده‌ های مربوطه که به عنوان تابلو برق نوع صنعتی شناخته می‌ شود، این تابلوها و تجهیزات متناسب با عملکرد مورد انتظار از تابلو، توسط طراحان انتخاب می‌شوند.

تابلو برق عمده‌ ترین استفاده آن در دستگاه‌ ها و سیستم‌ هایی است که برای تبدیل، کنترل و محافظت از مدارها و تجهیزات الکتریکی استفاده می‌ شوند. در یک سیستم برق، تابلو برق شامل کلید های قطع برق، فیوز ها یا مدارشکن‌ ها است که برای کنترل، محافظت و جداسازی تجهیزات الکتریکی استفاده می‌ شود. نوع تجهیزات برقی نصب شده در تابلو برق، بستگی به عملکرد مورد انتظار از تابلو دارد و توسط طراح انتخاب می‌شود.

در عمل، استفاده از تابلو برق به دو دلیل اساسی صورت می‌گیرد، اولا، برای قطع انرژی از تجهیزات به منظور انجام کارها و دوما، برای حذف خطاهایی که در زیر سیستم‌ های آن اتفاق می‌افتد این نوع تجهیزات به طور مستقیم به منبع انرژی وصل می‌ شوند.

در ایستگاه‌ های برق، تابلو برق‌ ها هم در بخش کم ولتاژ و هم در بخش ولتاژ بالا، جای دارند. تابلو برق‌ های موجود در بخش کم ولتاژ ممکن است در داخل ساختمان نصب شوند و شامل مدارشکن‌ های ولتاژ متوسط برای مدار های توزیع و تجهیزات حفاظت، کنترل و اندازه‌ گیری باشند.

اصطلاح “تابلو برق” واژه‌ ای کلی است که برای مجموعه گسترده‌ ای از دستگاه‌ های سوئیچینگ استفاده می‌شود. از جمله مدارشکن‌ ها، مبدل‌ ها، سوئیچ واحد های فیوز، فیوزهای HRC، کنتاکتورها، مدارشکن‌ های مینیاتوری، ELCB ها و غیره.

به طور کلی، تابلو برق ترکیبی از این دستگاه‌ های سوئیچینگ با تجهیزات کنترلی، اندازه‌ گیری، حفاظتی و تنظیم کننده‌ های مربوطه است. این تابلو ها و تجهیزات آنها برای تولید، انتقال، توزیع و تبدیل انرژی الکتریکی استفاده می‌ شوند.

انواع تابلو برق صنعتی

در کل تابلوهای برق بر اساس سطح ولتاژ به سه دسته تقسیم می‌شوند و عبارتند از:

۱. تابلوهای برق کم ولتاژ پایین (LV)

۲. تابلوهای برق ولتاژ متوسط (MV)

۳. تابلوهای برق ولتاژ بالا (HV

همگی با سوئیچ‌ ها و فیوز های ولتاژ پایین در خانه ‌مان آشنایی داریم. سوئیچ‌ ها برای باز و بسته کردن مدار های الکتریکی استفاده می‌ شوند. در حالی که فیوز ها برای محافظت در برابر جریان‌ های بیش از حد و همچنین اتصالات نامناسب عمل می‌ کنند. بنابراین، تمام وسایل الکتریکی نیاز به تابلو برق و دستگاه‌ های محافظت کننده دارند.

به علت وجود انواع مختلفی از سوئیچینگ‌ ها و دستگاه‌ های محافظت کننده، می‌ توان تابلو برق را به عنوان یک اصطلاح کلی در نظر گرفت که شامل گستره وسیعی از قطعات مربوط به سوئیچینگ (برق و قطع کردن مدار)، محافظت و کنترل تجهیزات الکتریکی است.

نقش تابلو برق صنعتی

وظایف یک تابلو برق صنعتی بسیار متنوع هستند. از جمله وظایف آن می‌ توان به حمل کردن جریان بار، ایجاد و قطع جریان بار طبیعی مشابه یک سوئیچ اشاره کرد.

همچنین، وظیفه تابلو برق از بین بردن جریان نامناسب است. برای این منظور از ابزار های مختلفی مانند ترانسفورماتور جریان، ترانسفورماتور پتانسیل و رله‌ های مختلف، بسته به نوع کاربری، استفاده می‌ کند.

به طور کلی، تابلو برق شامل تجهیزات متعددی است که برای اجرای وظایف مختلف استفاده می‌شوند. این تجهیزات شامل مدارشکن، ترانسفورماتور جریان، ترانسفورماتور پتانسیل، رله‌ های حفاظتی، ابزار های اندازه‌ گیری، سوئیچ‌ ها، فیوز ها، MCB ها (مینی‌ سیر کیت‌ برکر)، سرج‌ های ارستر (محافظ‌ افزایش‌ ناگهانی  ولتاژ)، جدا کننده و / یا عایق‌ گذارها و دیگر تجهیزات را شامل می‌ شود.



قیمت تابلو برق صنعتی

تابلو برق در بازار، به دلیل تنوع و گستردگی زیاد، قیمت‌های متفاوتی دارد. عوامل مختلفی هم بر قیمت آن تاثیر می‌ گذارند.

 برای بهتر درک کردن، می‌ توان گفت تابلو برق یک کارخانه بزرگ و پیچیده نسبت به تابلو برق یک خانه کوچک تفاوت دارند.

در کارخانه‌ ها با گستردگی و وجود ماشین‌ آلات پیشرفته، ساخت و تولید تابلو برق ممکن است طولانی و پیچیده باشد. این امر باعث افزایش قیمت و نیاز به کار زیادی می‌ شود.

انواع مختلفی از تابلو برق در بازار وجود دارند و هر یک قیمت متفاوتی دارند. انتخاب و خرید آنها به نوع فعالیت و نیاز شما بستگی دارد. برخی افراد متخصص در این زمینه تلاش می‌ کنند تا نوع مناسبی را بر اساس نقشه تاسیساتی مشخص کنند.

دانستن و شناخت انواع تابلو برق می‌ تواند هزینه‌ های شما را کاهش دهد. اما مهم تر از همه، مهارت و تخصص شما در این زمینه است. اگر توانایی مورد نیاز را ندارید، حتما به افراد با تجربه مراجعه کنید و هرگز خودتان سعی در خرید و نصب نکنید، زیرا با خطرات بیشتری روبه ‌رو خواهید شد.

نحوه ساخت تولید برق

تابلو های برق از انواع مختلفی بسته به فناوری پیشرفته و طراحی مهندسان در کارخانجات پیشرفته تولید می‌ شوند. بعد از تولید، این تابلو ها به بازار عرضه می‌ شوند تا افراد مصرف کننده بتوانند از آنها استفاده کنند. تولیدکنندگان این محصول را معمولا در دو دسته با سطوح ولتاژ متفاوت تولید می‌کنند.

•   نوع اول تابلو های برق با فشار ضعیف (LV) که حداکثر ۱۰۰۰ ولت را پشتیبانی می‌ کنند.
•   نوع دوم، تابلو های برق با فشار متوسط (MV) که در محدوده ۱۰۰۰ تا ۶۳۰۰۰ ولت قابل استفاده هستند.
•   نوع سوم، تابلو های برق با فشار قوی (HV) که در محدوده ۶۳۰۰۰ تا ۴۰۰۰۰۰ ولت قابل استفاده هستند.

وقتی شما به بازار مراجعه می‌ کنید، می‌توانید مدل‌ های متعددی از تابلوهای برق را مشاهده کنید. هر کدام از این مدل‌ ها ویژگی‌ ها و امکانات خاص خود را دارند و برای کاربرد های خاصی طراحی و تولید شده‌اند. همچنین، قیمت این تابلوها نیز متناسب با مدل و ویژگی‌ های آنها متفاوت است، برخی از تابلوها به دلیل استفاده از فناوری‌های بسیار پیشرفته، قیمت بالایی دارند در حالی که برخی دیگر به صورت نسبتا ارزان و مقرون به صرفه قابل تهیه هستند.



کلام پایانی

تابلو برق صنعتی، به عنوان یک قطعه مهم در سیستم‌ های برق صنعتی، نقش حیاتی و قابل توجهی را ایفا می‌ کند. این تابلوها با استفاده از مدارهای الکتریکی، قابلیت کنترل، مانیتور و حفاظت از تجهیزات و دستگاه‌ های مختلف را فراهم می‌کنند. طراحی دقیق و اصولی تابلو های برق صنعتی، اطمینان از عملکرد صحیح و پایداری سیستم را به ما می‌ دهد.

از ویژگی‌ های مهم تابلو های برق صنعتی می‌ توان به مانیتورینگ و نمایش اطلاعات به صورت دقیق، قابلیت برنامه‌ ریزی و تنظیمات گسترده، حفاظت در برابر اتصالات ناصحیح و خطاهای برقی، سهولت در نصب و عیب‌ یابی، و همچنین استانداردهای ایمنی بالا اشاره کرد.
