معرفی کلمپ استیل و کاربرد های آن
راهنمای جامع معرفی کلمپ استیل: انواع، کاربردها و نکات کلیدی در انتخاب و نگهداری
کلمپ استیل یک اتصالدهنده حیاتی است که با بهرهگیری از ویژگیهای منحصر به فرد فولاد ضد زنگ، اتصالی سریع، محکم و بهداشتی را در سیستمهای لولهکشی صنایع مختلف فراهم میکند. مقاومت بالا در برابر خوردگی و زنگزدگی، سهولت در نصب و نگهداری، و انطباق با استانداردهای سختگیرانه صنعتی، این قطعه را به انتخابی ایدهآل تبدیل کرده است.
در دنیای امروز که سرعت و دقت در فرآیندهای صنعتی از اهمیت بالایی برخوردار است، کلمپ استیل به عنوان یک راهحل کارآمد، نقش محوری در تضمین ایمنی، کارایی و انطباق با استانداردهای بهداشتی ایفا میکند. این مقاله به معرفی جامع کلمپ استیل، اجزا، انواع، کاربردها و نکات کلیدی در انتخاب و نگهداری آن میپردازد تا راهنمایی کامل برای متخصصان و صنعتگران باشد.

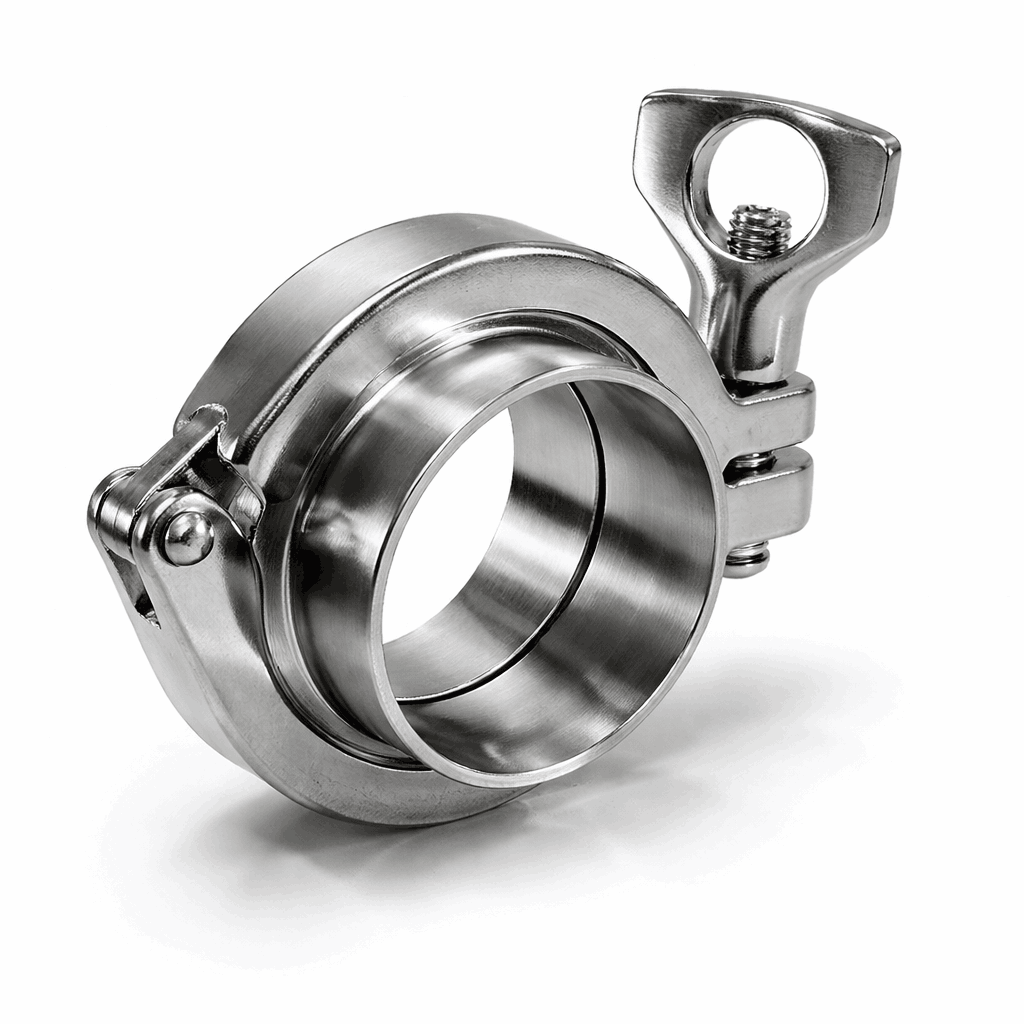

کلمپ استیل چیست؟
کلمپ استیل ابزاری برای اتصال سریع، محکم و بهداشتی لولهها و تجهیزات در سیستمهای لولهکشی است. این قطعات از فولاد ضد زنگ ساخته میشوند و به دلیل مکانیزم فشردهسازی و آببندی با گسکت، اتصالاتی مطمئن و بدون نشتی را ایجاد میکنند.
تعریف دقیق و عملکرد کلمپ استیل
کلمپ استیل به طور دقیق یک سیستم اتصالدهنده است که با فشردهسازی دو فرول و یک گسکت بین آنها، آببندی کاملی را به وجود میآورد. جنس استیل ضد زنگ، به ویژه آلیاژهایی مانند 304 و 316، مقاومت بینظیری در برابر خوردگی، زنگزدگی و اکسیداسیون به آن میبخشد. این ویژگیها کلمپ استیل را برای محیطهای صنعتی حساس بسیار مناسب میسازد.
اهمیت کلمپ در سیستمهای لولهکشی نوین
نقش کلمپ استیل در سیستمهای لولهکشی نوین غیرقابل انکار است. این اتصالدهندهها امکان مونتاژ و دمونتاژ مکرر را با سهولت فراهم میکنند. این سهولت به کاهش زمان توقف خط تولید برای عملیات تمیزکاری و نگهداری کمک شایانی میکند. همچنین، کلمپ استیل با طراحی خاص خود از ایجاد نقاط مرده و تجمع آلودگی در خطوط بهداشتی جلوگیری میکند و استانداردهای لازم را حفظ مینماید.
اجزای اصلی تشکیل دهنده کلمپ استیل
یک کلمپ استیل کامل از سه جزء اصلی تشکیل شده است که هر یک وظیفهای خاص و حیاتی را بر عهده دارند:
فرول استیل (Ferrule)
فرول استیل، قطعهای است که وظیفه ایجاد سطح اتصال صاف و استاندارد برای گسکت را بر عهده دارد. این قطعات معمولاً به انتهای لولهها یا تجهیزات جوش داده میشوند. فرولها در انواع مختلفی مانند فرول جوشی، فرول رزوه ای و فرول تبدیل تولید میشوند. کیفیت ساخت و پرداخت سطح فرول برای آببندی مؤثر بسیار مهم است و عدم وجود ناصافی در آن بهداشتی بودن اتصال را تضمین میکند.
گسکت کلمپ (Gasket)
گسکت کلمپ وظیفه آببندی کامل اتصال و جلوگیری از نشتی سیالات را بر عهده دارد. جنس گسکت بر اساس دما، فشار و نوع سیال انتخاب میشود. انواع رایج مواد گسکت عبارتند از:
- EPDM: مقاومت خوب در برابر حرارت و مواد شیمیایی غیرخورنده.
- Silicone: مناسب برای دماهای بالا و انعطافپذیری عالی، پرکاربرد در صنایع غذایی و دارویی.
- PTFE (تفلون): مقاومت شیمیایی فوقالعاده و اصطکاک پایین، برای سیالات خورنده.
- Viton: مقاومت عالی در برابر هیدروکربنها و مواد نفتی.
بست کلمپ (Clamp/Clamp Band)
بست کلمپ، قطعهای است که وظیفه اعمال فشار یکنواخت برای نگهداری فرولها و گسکت را بر عهده دارد. این بستها اطمینان از اتصال محکم و بدون درز را فراهم میکنند. بستها معمولاً از استیل 304 ساخته میشوند، زیرا تماس مستقیمی با سیال ندارند. انواع بست کلمپ شامل بست تک پیچ، بست دو پیچ و بست سه تکه سنگین برای فشارهای بالاتر است.
انواع کلمپ استیل بر اساس جنس، طراحی و کاربرد
کلمپهای استیل در انواع مختلفی تولید میشوند که هر یک برای کاربردها و محیطهای خاصی بهینه شدهاند. این تنوع در جنس، طراحی و ابعاد، انتخاب کلمپ استیل مناسب را برای هر پروژه ضروری میسازد.
کلمپ استیل 304
کلمپ استیل 304، رایجترین نوع کلمپ است که به دلیل مقاومت عالی در برابر خوردگی عمومی، زنگزدگی و اکسیداسیون شناخته میشود. این نوع کلمپ برای استفاده در صنایع غذایی، لبنیات، نوشیدنی، آب آشامیدنی و صنایع عمومی مناسب است. کلمپ 304 با ارائه عملکرد مطمئن و اقتصادی، انتخابی ایدهآل برای بسیاری از کاربردهای صنعتی محسوب میشود.
کلمپ استیل 316 / 316L
کلمپ استیل 316 و 316L حاوی مولیبدن هستند که مقاومت آنها را در برابر خوردگی حفرهای و شکافی به شدت افزایش میدهد. این ویژگی به ویژه در محیطهای کلریدی و اسیدهای قوی بسیار حیاتی است. این کلمپها در صنایع داروسازی، بیوتکنولوژی، شیمیایی، دریایی و پتروشیمی کاربرد گستردهای دارند. 316L (با کربن پایین) برای جلوگیری از خوردگی بیندانهای پس از جوشکاری استفاده میشود.
انواع کلمپ بر اساس طراحی
علاوه بر جنس، کلمپها بر اساس طراحی نیز به انواع مختلفی تقسیم میشوند:
- کلمپهای استاندارد (Light Duty): این کلمپها برای فشارهای پایین تا متوسط مناسب هستند و در کاربردهای عمومی به وفور دیده میشوند.
- کلمپهای سنگین (Heavy Duty): برای فشارهای بالا و کاربردهای نیازمند استحکام بیشتر طراحی شدهاند.
- کلمپهای تعمیراتی (Repair Clamps): برای ترمیم سریع نشتیهای کوچک در لولهها به کار میروند.
- کلمپهای انشعابگیر (Branching Clamps): این کلمپها برای ایجاد انشعاب در خطوط لوله بدون نیاز به برش لوله اصلی استفاده میشوند.
کاربردهای گسترده کلمپ استیل در صنایع مختلف
کلمپ استیل به دلیل خواص منحصر به فرد خود، کاربردهای وسیعی در صنایع مختلف پیدا کرده است. از صنایع حساس بهداشتی تا محیطهای خورنده، کلمپ استیل نقش کلیدی در حفظ کارایی و ایمنی سیستمها ایفا میکند.
صنایع غذایی و آشامیدنی
در صنایع غذایی و آشامیدنی، حفظ بهداشت و سهولت در تمیزکاری خطوط تولید (مانند شیر، آبمیوه، روغن و کنسرو) از اهمیت بالایی برخوردار است. کلمپ استیل با طراحی خاص خود، از تجمع باکتریها و آلودگی محصول جلوگیری میکند و امکان شستشوی سریع و مؤثر را فراهم میآورد. این ویژگیها کلمپ استیل را به انتخابی ایدهآل برای این صنعت تبدیل کرده است.
صنایع داروسازی و بیوتکنولوژی
صنایع داروسازی و بیوتکنولوژی نیاز به بالاترین سطح استریلیزاسیون و عدم واکنش با مواد شیمیایی حساس دارند. کلمپ استیل 316 و 316L در خطوط تولید دارو، واکسن، سرم و بیوراکتورها به کار میروند. مقاومت بالای آنها در برابر خوردگی و قابلیت شستشوی آسان، تضمینکننده کیفیت و سلامت محصولات دارویی است.
صنایع شیمیایی و پتروشیمی
در صنایع شیمیایی و پتروشیمی که با انتقال مواد خورنده و در دماهای بالا سروکار دارند، مقاومت کلمپ استیل در برابر محیطهای تهاجمی بسیار حیاتی است. کلمپهای استیل، به ویژه نوع 316، اطمینان از ایمنی و دوام سیستمهای انتقال مواد شیمیایی را فراهم میکنند.
صنایع آب و فاضلاب
کلمپهای استیل در صنایع آب و فاضلاب برای جلوگیری از نشتی و مقاومت در برابر رطوبت و عوامل محیطی استفاده میشوند. این کلمپها در تصفیهخانهها و خطوط انتقال آب و فاضلاب، به حفظ کارایی و پایداری سیستمها کمک میکنند و نقش مهمی در زیرساختهای شهری دارند.
سایر کاربردها
علاوه بر موارد فوق، کلمپ استیل در صنایع دیگری نیز کاربرد دارد. صنایع دریایی (به دلیل مقاومت در برابر آب شور)، آزمایشگاهها و مراکز تحقیقاتی (برای اتصالات دقیق و بهداشتی) و سیستمهای HVACR (تهویه مطبوع، تبرید و گرمایش) از دیگر زمینههای استفاده از کلمپ استیل هستند. این گستردگی کاربرد نشان از انعطافپذیری و کارایی بالای این قطعه صنعتی دارد.
مزایای شاخص استفاده از کلمپ استیل
استفاده از کلمپ استیل مزایای بسیاری را برای صنایع به همراه دارد که آن را به یکی از پرطرفدارترین اتصالات در سیستمهای لولهکشی تبدیل کرده است.
کلمپ استیل به دلیل ترکیب بینظیر مقاومت در برابر خوردگی، سهولت در نصب و جداسازی، قابلیت شستشوی آسان، آببندی مطمئن و دوام بالا، یک انتخاب استراتژیک برای هر صنعتی است که به اتصالات قابل اعتماد و بهداشتی نیاز دارد.
یکی از مهمترین مزایای کلمپ استیل، مقاومت بینظیر آن در برابر خوردگی، زنگزدگی و اکسیداسیون است. این ویژگی باعث افزایش طول عمر تجهیزات و کاهش نیاز به تعویض مکرر میشود. همچنین، سهولت و سرعت فوقالعاده در نصب و جداسازی کلمپها، زمان توقف خط تولید (Downtime) را به حداقل میرساند و هزینههای نیروی کار را کاهش میدهد.
قابلیت شستشوی آسان (Clean-in-Place – CIP / Steam-in-Place – SIP) از دیگر مزایای کلیدی کلمپ استیل است که به حفظ بالاترین استانداردهای بهداشتی، بهویژه در صنایع غذایی و دارویی کمک میکند. آببندی مطمئن و جلوگیری کامل از نشتی، ایمنی عملیات را افزایش داده و از هدر رفت مواد جلوگیری میکند. علاوه بر این، کلمپ استیل با استانداردهای سختگیرانه صنعتی و بهداشتی مانند 3-A Sanitary Standards، ASME BPE و FDA کاملاً تطابق دارد که اطمینان خاطر را برای کاربران به ارمغان میآورد. دوام بالا و هزینههای نگهداری پایین، سرمایهگذاری اولیه در کلمپ استیل را در طولانیمدت توجیهپذیر میسازد.
نکات کلیدی در انتخاب کلمپ استیل مناسب
انتخاب کلمپ استیل مناسب برای یک کاربرد خاص، نیازمند در نظر گرفتن عوامل متعددی است. توجه به این نکات تضمین میکند که اتصال شما ایمن، کارآمد و بادوام باشد.
نوع آلیاژ استیل (304، 316/316L)
انتخاب آلیاژ استیل باید با محیط کاری و نوع سیال مطابقت داشته باشد. برای محیطهای عمومی و غیرخورنده، استیل 304 مناسب است، در حالی که برای سیالات خورنده، محیطهای کلریدی و دماهای بالا، استیل 316 یا 316L ترجیح داده میشود.
سایز و ابعاد
سایز کلمپ باید دقیقاً با قطر لولهها و اتصالات موجود سازگار باشد. برای اطمینان از آببندی صحیح و جلوگیری از نشتی، تطابق دقیق ابعاد ضروری است. جدول زیر سایزهای رایج کلمپ استیل و کاربرد آنها را نشان میدهد:
| سایز (اینچ) | سایز (میلیمتر) | کاربرد اصلی |
|---|---|---|
| 0.5 – 1 | 12.7 – 25.4 | خطوط کوچک آزمایشگاهی، سیستمهای نمونهبرداری |
| 1.5 | 38.1 | خطوط تولید لبنیات، نوشیدنی، فرآیندهای غذایی |
| 2 | 50.8 | خطوط اصلی صنایع غذایی، داروسازی و شیمیایی |
| 2.5 | 63.5 | انتقال مایعات با حجم متوسط، سیستمهای CIP |
| 3 | 76.2 | خطوط اصلی با دبی بالا در صنایع مختلف |
| 4 | 101.6 | سیستمهای انتقال سیالات با حجم زیاد، تصفیه آب |
فشار و دمای کاری سیستم
کلمپ و گسکت انتخابی باید دارای درجه فشار و دمای مناسب برای سیستم باشند. در سیستمهای با فشار بالا، استفاده از کلمپهای Heavy-Duty و گسکتهای مقاوم به دما و فشار الزامی است. این پارامترها باید با دقت مورد ارزیابی قرار گیرند.
نوع و جنس گسکت
سازگاری شیمیایی و دمایی گسکت با سیال و فرآیند بسیار مهم است. انتخاب گسکت نامناسب میتواند منجر به نشتی، خرابی زودهنگام و آلودگی محصول شود. به موادی مانند EPDM، سیلیکون، PTFE و Viton بر اساس شرایط دقت کنید.
استانداردهای مورد نیاز صنعت
بسیاری از صنایع، بهویژه صنایع بهداشتی، نیازمند رعایت استانداردهای خاصی هستند. بررسی گواهینامهها و استانداردهای لازم (مثلاً 3-A برای صنایع غذایی، ASME BPE برای داروسازی) در انتخاب کلمپ استیل حیاتی است. اطمینان از انطباق با این استانداردها، سلامت و ایمنی محصول نهایی را تضمین میکند.
کیفیت ساخت و برند
انتخاب تولیدکنندگان معتبر برای اطمینان از عملکرد، دقت ابعادی و طول عمر محصول اهمیت فراوانی دارد. آدلی استیل نیروانا با تعهد به ارائه محصولات با کیفیت و مطابق با استانداردهای جهانی، گزینهای مطمئن برای تامین کلمپهای استیل و سایر اتصالات صنعتی شماست. کیفیت ساخت بالا، به معنای دوام بیشتر و کاهش هزینههای بلندمدت است.
نگهداری و عیبیابی کلمپهای استیل برای افزایش طول عمر
نگهداری صحیح و عیبیابی به موقع کلمپهای استیل میتواند به طور قابل توجهی طول عمر آنها را افزایش داده و از هزینههای اضافی جلوگیری کند.
روشهای صحیح شستشو و ضدعفونی
برای حفظ بهداشت و جلوگیری از تجمع رسوبات و آلودگیها، کلمپها باید به صورت دورهای و با استفاده از محلولهای شوینده مناسب که به استیل و گسکت آسیب نرسانند، شستشو داده شوند. تمیزکاری منظم از رشد باکتریها و اختلال در عملکرد جلوگیری میکند.
بازرسی منظم و دورهای
بازرسی بصری و منظم فرولها، گسکت و بست برای یافتن علائم سایش، خوردگی، ترک یا تغییر شکل ضروری است. گسکتهای فرسوده یا آسیبدیده باید به موقع تعویض شوند تا از نشتی جلوگیری گردد. این بازرسیها نقش مهمی در تشخیص زودهنگام مشکلات ایفا میکنند.
نکات مهم در هنگام مونتاژ و دمونتاژ
در هنگام مونتاژ، همراستا کردن صحیح فرولها بسیار مهم است. از سفت کردن بیش از حد بست (Overtightening) خودداری کنید، زیرا میتواند به گسکت یا فرول آسیب برساند و عمر مفید آنها را کاهش دهد. در صورت نیاز، استفاده از آچار گشتاور با تنظیمات مناسب توصیه میشود تا فشار به صورت یکنواخت اعمال شود.
عیبیابی مشکلات رایج
رایجترین مشکل در کلمپها نشتی است که معمولاً به دلیل گسکت آسیبدیده، سفت نبودن بست یا عدم همراستایی فرولها رخ میدهد. بررسی و رفع این مشکلات با تعویض گسکت، سفت کردن صحیح بست یا تنظیم دوباره فرولها میتواند به سرعت مشکل را حل کند و از توقف خط تولید جلوگیری نماید.
نتیجهگیری
کلمپ استیل به عنوان یک راهحل اتصال کارآمد، بهداشتی و با دوام، نقش حیاتی در صنایع گوناگون ایفا میکند. از صنایع غذایی و داروسازی گرفته تا شیمیایی و پتروشیمی، این قطعه تضمینکننده ایمنی، کارایی و انطباق با استانداردهای سختگیرانه است. انتخاب صحیح و نگهداری منظم کلمپهای استیل، سرمایهگذاری هوشمندانهای است که به بهبود عملکرد و کاهش هزینهها در بلندمدت منجر میشود.
برای مشاوره تخصصی و انتخاب بهترین کلمپ استیل متناسب با نیازهای خاص پروژه خود، میتوانید با کارشناسان آدلی استیل نیروانا در تماس باشید و از محصولات با کیفیت این مجموعه بازدید نمایید.
سوالات متداول
چگونه میتوان عمر مفید کلمپ استیل را در محیطهای بسیار خورنده مانند محیطهای حاوی کلراید با غلظت بالا افزایش داد؟
برای افزایش عمر مفید در محیطهای خورنده، استفاده از کلمپ استیل 316L با پرداخت سطح بالا و بازرسیهای منظم برای تعویض به موقع گسکتها توصیه میشود. انتخاب گسکتهای مقاوم به مواد شیمیایی نیز ضروری است.
آیا کلمپهای استیل برای استفاده در سیستمهای خلاء (Vacuum Systems) مناسب هستند؟ چه نوع کلمپ و گسکتی برای این کاربردها توصیه میشود و چه ملاحظات طراحی باید در نظر گرفته شود؟
بله، کلمپهای استیل برای سیستمهای خلاء مناسب هستند. کلمپهای Heavy-Duty با گسکتهای Viton یا PTFE و فرولهای با پرداخت سطح دقیق برای جلوگیری از نشت هوا و حفظ خلاء توصیه میشوند.
تفاوت اصلی بین کلمپهای استیل استاندارد (Light Duty) و کلمپهای Heavy-Duty در چیست و چگونه میتوان تشخیص داد که کدام یک برای یک کاربرد خاص مناسبتر است؟
کلمپهای استاندارد برای فشارهای پایین تا متوسط و کاربردهای عمومی طراحی شدهاند، در حالی که کلمپهای Heavy-Duty برای فشارهای بالا و نیاز به استحکام بیشتر مناسباند. انتخاب بر اساس فشار کاری و میزان ارتعاشات سیستم صورت میگیرد.
در صورت نیاز به اتصال لولههایی با قطرهای متفاوت در یک خط بهداشتی، چه نوع کلمپ یا اتصالی (غیر از کلمپهای تبدیل) میتوان استفاده کرد تا هم بهداشت حفظ شود و هم اتصال محکم باشد؟
میتوان از فرولهای تبدیل (Reducer Ferrule) که یک سر آنها با قطر لوله بزرگتر و سر دیگر با قطر لوله کوچکتر مطابقت دارد، استفاده کرد. این فرولها به همراه گسکت و بست مناسب، اتصال بهداشتی و محکمی را ایجاد میکنند.
آیا امکان استفاده مجدد از گسکتهای کلمپ استیل پس از دمونتاژ و تمیزکاری وجود دارد یا همیشه باید گسکت جدید جایگزین شود؟ عوامل موثر بر قابلیت استفاده مجدد کدامند؟
قابلیت استفاده مجدد گسکتها به عواملی مانند جنس گسکت، مدت زمان استفاده، دمای کاری، فشار و عدم وجود آسیب فیزیکی بستگی دارد. گسکتهای سیلیکونی و EPDM در صورت سلامت ظاهری ممکن است قابل استفاده مجدد باشند، اما برای اطمینان از آببندی کامل، تعویض آنها توصیه میشود، به ویژه در صنایع حساس.
