نقشه مدار فرمان وقدرت جرثقیل سقفی

نقشه مدار فرمان و قدرت جرثقیل سقفی، سندی حیاتی است که چیدمان الکتریکی و منطق عملیاتی یک جرثقیل سقفی را به تفصیل نشان می‌دهد. این نقشه‌ها راهنمای اصلی برای نصب، بهره‌برداری، نگهداری و عیب‌یابی سیستم‌های الکتریکی جرثقیل هستند و درک دقیق آن‌ها برای هر متخصص در این حوزه ضروری است. این سند شامل تمام اجزا، اتصالات و مسیرهای جریان برق است و به مهندسان و تکنسین‌ها کمک می‌کند تا عملکرد صحیح جرثقیل را تضمین کنند.

جرثقیل‌های سقفی ستون فقرات جابجایی مواد در بسیاری از صنایع هستند و بدون حضور آن‌ها، بهره‌وری خطوط تولید و انبارها به‌سختی تأمین می‌شود. آنچه این تجهیزات عظیم را زنده و پویا نگه می‌دارد، مدارهای فرمان و قدرتی است که به‌عنوان قلب تپنده سیستم عمل می‌کنند. طراحی اصولی و اجرای صحیح این مدارها تضمین‌کننده عملکرد ایمن و طولانی‌مدت جرثقیل خواهد بود. درک درست از نقشه‌های الکتریکی نه‌تنها فرآیند نصب و سرویس دوره‌ای را ساده‌تر می‌کند، بلکه هنگام بروز خطا، سرعت عیب‌یابی را افزایش داده و مانع توقف‌های پرهزینه می‌شود. برای درک بهتر کاربرد این مباحث در پروژه‌های صنعتی بزرگ، می‌توانید نمونه عملی مرتبط با جرثقیل سقفی 10 تن را در لینک زیر مشاهده کنید:
https://mehregancranes.com/overhead-crane-10-ton/

این مقاله با تمرکز بر اصول طراحی، اجزای تشکیل‌دهنده و روش‌های رفع ایرادات احتمالی، مرجعی جامع برای تکنسین‌ها و مهندسان صنعت به شمار می‌آید.

مبانی مدارهای فرمان و قدرت جرثقیل سقفی

برای درک کامل نقشه مدار فرمان و قدرت جرثقیل سقفی، ابتدا باید تفاوت و ارتباط بین این دو بخش حیاتی را شناخت. این دو مدار، هرچند مکمل یکدیگرند، اما وظایف و ویژگی‌های کاملاً متفاوتی دارند که تفکیک آن‌ها در طراحی و ایمنی سیستم از اهمیت بالایی برخوردار است.

تفاوت اصلی مدار فرمان و مدار قدرت

مدار قدرت به منزله “عضلات” یک جرثقیل عمل می‌کند. وظیفه اصلی آن انتقال جریان‌های بالا (معمولاً سه فاز با ولتاژ و آمپراژ بالا) به موتورهای الکتریکی است که مسئول حرکات اصلی جرثقیل شامل بالا و پایین بردن بار (بالابر)، حرکت طولی (روی ریل‌های اصلی) و حرکت عرضی (روی ریل‌های فرعی) هستند. اجزای اصلی مدار قدرت شامل بریکرهای اصلی، کنتاکتورهای قدرت، رله‌های اضافه بار حرارتی و خود موتورها هستند که باید قادر به تحمل و انتقال جریان‌های بالا باشند.

در مقابل، مدار فرمان را می‌توان “مغز” جرثقیل نامید. این مدار با ولتاژ پایین‌تری (معمولاً 24، 48، 110 یا 220 ولت AC یا DC) کار می‌کند و وظیفه کنترل، نظارت و هماهنگ‌سازی عملکرد مدارهای قدرت و اجزای مختلف جرثقیل را بر عهده دارد. مدار فرمان جرثقیل سقفی تصمیم می‌گیرد که کدام موتور چه زمانی و در چه جهتی روشن یا خاموش شود. این مدار شامل شستی‌ها، کلیدهای اضطراری، لیمیت سوئیچ‌ها، رله‌های کمکی، تایمرها، چراغ‌های سیگنال و سیستم‌های کنترل بی‌سیم است. اهمیت تفکیک این دو مدار در ایمنی بسیار بالاست؛ زیرا ولتاژ پایین مدار فرمان، خطر برق‌گرفتگی برای اپراتور و تکنسین‌ها را کاهش می‌دهد و در صورت بروز خطا در مدار قدرت، مدار فرمان می‌تواند با قطع سریع برق، از آسیب‌های جدی جلوگیری کند.

اجزای کلیدی و نمادهای شماتیک آن‌ها در نقشه سیم کشی جرثقیل سقفی

برای خواندن صحیح نقشه مدار فرمان و قدرت جرثقیل سقفی، آشنایی با اجزای الکتریکی و نمادهای استاندارد آن‌ها ضروری است. این نمادها به زبان مشترک مهندسان و تکنسین‌ها در سراسر جهان تبدیل شده‌اند.

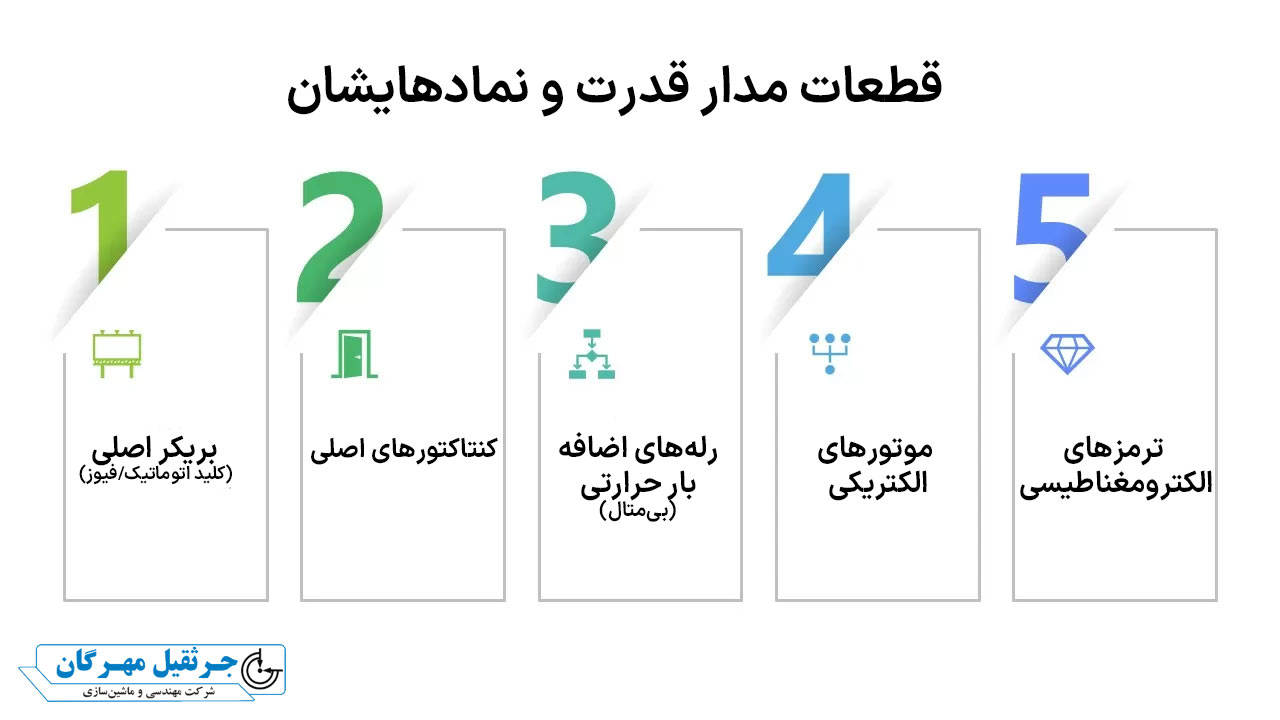

قطعات مدار قدرت و نمادهایشان

اجزای مدار قدرت مستقیماً با جریان‌های بالا و موتورها سر و کار دارند. در اینجا به برخی از مهم‌ترین آن‌ها و نمادهای رایجشان اشاره می‌کنیم:

• بریکر اصلی (کلید اتوماتیک/فیوز): نماد یک کلید قدرت با مکانیزم قطع خودکار است. وظیفه حفاظت از کل سیستم در برابر اضافه بار و اتصال کوتاه را دارد.
• کنتاکتورهای اصلی: نماد آن یک مربع با اتصالات اصلی (معمولاً 1، 2، 3 و 4، 5، 6) و یک کویل (A1, A2) است. کنتاکتورها به وسیله مدار فرمان تحریک شده و جریان بالا را به موتور وصل یا قطع می‌کنند.
• رله‌های اضافه بار حرارتی (بی‌متال): نماد آن شبیه به یک المنت گرمایشی است که در مسیر جریان موتور قرار می‌گیرد و در صورت افزایش بیش از حد جریان (ناشی از اضافه بار)، مدار فرمان را قطع کرده و موتور را خاموش می‌کند.
• موتورهای الکتریکی (بالابر، حرکت طولی، حرکت عرضی): نماد آن یک دایره با حرف M (برای موتور) و اتصالات سه فاز (U, V, W) است. بسته به نوع موتور (AC یا DC) و سربندی (ستاره یا مثلث) ممکن است جزئیات نماد تغییر کند.
• ترمزهای الکترومغناطیسی: نماد آن شبیه به یک کویل است که با قطع برق موتور، فعال شده و جلوی حرکت آزادانه بار را می‌گیرد. این ترمزها اغلب به صورت موازی با مدار تغذیه موتور یا یک مدار مجزا کنترل می‌شوند.

قطعات مدار فرمان و نمادهایشان

قطعات مدار فرمان با ولتاژ پایین کار می‌کنند و مسئول منطق کنترلی جرثقیل هستند:

• کلیدهای اضطراری (Emergency Stop): نماد آن یک شستی قرمز رنگ با قارچی شکل است که کنتاکت‌های معمولاً بسته (NC) دارد و با فشردن آن، کل مدار فرمان و به تبع آن مدار قدرت قطع می‌شود.
• کلیدهای شستی (Push Buttons): شامل Start (معمولاً سبز، NC), Stop (معمولاً قرمز، NO), Up, Down, Left, Right. نمادهای آن‌ها مربع‌های کوچکی هستند که نوع کنتاکت (NO یا NC) را نشان می‌دهند.
• کلیدهای سلکتوری (Selector Switches): نماد آن یک سوئیچ با چند وضعیت است که برای انتخاب حالت‌های کاری مختلف (مثلاً دستی/اتوماتیک یا سرعت کم/زیاد) استفاده می‌شود.
• لیمیت سوئیچ‌ها (Limit Switches): نماد آن‌ها شبیه به یک سوئیچ با اهرم مکانیکی است که در نقاط انتهایی حرکت جرثقیل نصب می‌شوند و با رسیدن جرثقیل به این نقاط، مدار را قطع یا وصل می‌کنند تا از حرکت فراتر از حد مجاز جلوگیری شود.
• رله‌های کمکی (Auxiliary Relays): نماد آن‌ها شبیه به کنتاکتور است، اما برای کنترل جریان‌های پایین در مدار فرمان استفاده می‌شوند و برای ایجاد منطق‌های کنترلی پیچیده به کار می‌روند.
• تایمرها (Timers): نماد آن‌ها شبیه به رله است که در کنار آن یک ساعت کوچک کشیده شده و برای کنترل زمان‌بندی عملیات (مثلاً تأخیر در شروع یا توقف) استفاده می‌شوند.
• چراغ‌های سیگنال (Indicator Lights): نماد آن‌ها یک دایره کوچک با حرف مربوطه (R برای قرمز، G برای سبز) است که برای نمایش وضعیت عملکردی جرثقیل (مثلاً روشن/خاموش بودن، وجود خطا) به کار می‌روند.
• ترانسفورماتور کنترل (Control Transformer): نماد آن دو سیم‌پیچ جداگانه (اولیه و ثانویه) است که ولتاژ اصلی را به ولتاژ پایین‌تر و ایمن‌تر برای مدار فرمان تبدیل می‌کند.
• مدارهای حفاظتی (فیوزهای فرمان): نماد آن‌ها یک مستطیل کوچک با خط منحنی درون آن است که از اجزای مدار فرمان در برابر اتصال کوتاه محافظت می‌کنند.
• سیستم‌های کنترل از راه دور (ریموت کنترل): گیرنده و فرستنده در شماتیک به صورت بلوک‌های منطقی نمایش داده می‌شوند که ورودی‌های شستی‌ها و خروجی‌های رله‌های کنترلی را مشخص می‌کنند. این سیستم‌ها به اپراتور اجازه می‌دهند تا از فاصله دور جرثقیل را کنترل کند.

آشنایی کامل با نمادهای الکتریکی در نقشه مدار فرمان و قدرت جرثقیل سقفی، کلید اصلی خواندن و درک صحیح این نقشه‌ها و انجام عملیات ایمن و موثر است.

نقشه مدار قدرت جرثقیل سقفی: شریان حیاتی جرثقیل

نقشه مدار قدرت، مسیرهای اصلی جریان الکتریکی با ولتاژ و آمپراژ بالا را به سمت موتورهای محرک جرثقیل سقفی به تصویر می‌کشد. این نقشه با نمایش خطوط سه فاز (R, S, T یا L1, L2, L3) و نول، چگونگی برق‌رسانی به هر بخش را مشخص می‌کند.

مراحل گام به گام در نقشه مدار قدرت

1. ورودی برق اصلی و حفاظت اولیه: در ابتدای هر نقشه مدار قدرت، ورودی اصلی برق از شبکه (مثلاً سه فاز 380 ولت) نمایش داده می‌شود. اولین قطعه در این مسیر، یک کلید اصلی قطع کننده (بریکر) یا فیوزهای قدرت است که وظیفه حفاظت از کل سیستم در برابر اتصال کوتاه و اضافه بار شدید را بر عهده دارد.
2. مدار هر موتور (بالابر، طولی، عرضی) به صورت جداگانه: پس از حفاظت اصلی، مدار به شاخه‌های مجزا برای هر یک از موتورها (موتور بالابر، موتور حرکت طولی و موتور حرکت عرضی) تقسیم می‌شود.
   • کلیدهای اصلی موتور: هر شاخه معمولاً با یک کلید جداگانه یا بریکر موتور آغاز می‌شود که حفاظت موضعی را فراهم می‌کند.
   • کنتاکتورهای اصلی و جهت‌دهنده (فور/ریورس): در ادامه مسیر، کنتاکتورهای اصلی قرار دارند. برای موتورهای سه فاز، معمولاً از دو کنتاکتور برای هر جهت حرکت (مثلاً بالا و پایین برای بالابر، چپ و راست برای حرکت طولی) استفاده می‌شود. این کنتاکتورها با تغییر فازها (مثلاً جابجایی دو فاز از سه فاز) جهت چرخش موتور و در نتیجه جهت حرکت جرثقیل را عوض می‌کنند. این اینترلاک‌های مکانیکی و الکتریکی بین کنتاکتورهای فوروارد و ریورس در نقشه مدار فرمان جرثقیل سقفی اهمیت زیادی دارند.
   • رله‌های اضافه بار حرارتی (بی‌متال): پس از کنتاکتورها و قبل از موتور، رله اضافه بار حرارتی (بی‌متال) نصب می‌شود. این رله‌ها وظیفه حفاظت موتور در برابر اضافه بار خفیف و طولانی مدت را دارند. کنتاکت‌های کمکی این رله‌ها به مدار فرمان متصل می‌شوند تا در صورت اضافه بار، مدار فرمان را قطع کنند.
   • اتصال به موتور (نمایش سربندی ستاره/مثلث): در نهایت، سیم‌ها به ترمینال‌های موتور متصل می‌شوند. در نقشه، نوع سربندی موتور (ستاره یا مثلث) نیز ممکن است نمایش داده شود.
   • اتصال ترمز (در صورت وجود): اگر موتور مجهز به ترمز الکترومغناطیسی باشد، مدار تغذیه ترمز نیز در این بخش از نقشه (معمولاً به صورت موازی با تغذیه موتور یا از یک منبع تغذیه جداگانه با کنترل توسط کنتاکتور فرمان) نمایش داده می‌شود.

نکات مهم در طراحی و پیاده‌سازی مدار قدرت

در طراحی و اجرای شماتیک برق جرثقیل سقفی، نکات زیر حیاتی هستند:

• انتخاب سایز کابل: کابل‌ها باید بر اساس حداکثر جریان عبوری و طول مسیر، دارای سطح مقطع مناسب باشند تا از افت ولتاژ زیاد و گرم شدن بیش از حد جلوگیری شود.
• حفاظت مناسب: استفاده از بریکرها، فیوزها و رله‌های اضافه بار با آمپراژ و منحنی قطع متناسب با موتورها و تجهیزات.
• چیدمان: در تابلو برق، اجزا باید به گونه‌ای چیده شوند که دسترسی برای تعمیر و نگهداری آسان باشد و همچنین از ایجاد نویز الکترومغناطیسی جلوگیری شود.
• اینترلاک‌ها: اطمینان از وجود اینترلاک‌های الکتریکی و مکانیکی کافی برای جلوگیری از فعال شدن همزمان کنتاکتورهای مخالف جهت حرکت.

نقشه مدار فرمان جرثقیل سقفی: هوش جرثقیل

نقشه مدار فرمان جرثقیل سقفی، معماری منطقی و کنترلی جرثقیل را ترسیم می‌کند. این مدار با ولتاژ پایین‌تری کار می‌کند و وظیفه پردازش ورودی‌ها (از اپراتور یا سنسورها) و تولید خروجی‌های کنترلی برای مدارهای قدرت را بر عهده دارد.

اصول طراحی منطق کنترل

• مدارهای خودنگهدار (Self-Holding Circuits): این مدارها اطمینان می‌دهند که با یک بار فشردن شستی (مثلاً استارت)، مدار تا زمانی که شستی استاپ یا یک حفاظت فعال شود، فعال باقی بماند. این عمل معمولاً با استفاده از یک کنتاکت کمکی NO از کنتاکتور اصلی در مسیر تغذیه کویل همان کنتاکتور انجام می‌شود.
• اینترلاک‌های الکتریکی (Electrical Interlocks): برای جلوگیری از بروز خطاهای همزمان و خطرناک (مثلاً حرکت بالا و پایین به طور همزمان)، از اینترلاک‌های الکتریکی استفاده می‌شود. به این صورت که کنتاکت NC کنتاکتور یک جهت، در مسیر تغذیه کویل کنتاکتور جهت مخالف قرار می‌گیرد تا فعال شدن یکی، مانع فعال شدن دیگری شود.

مراحل گام به گام در نقشه مدار فرمان (مثال بالابر)

1. منبع تغذیه کنترل (ترانسفورماتور): نقشه فرمان با ترانسفورماتور کاهنده ولتاژ آغاز می‌شود که ولتاژ اصلی را به ولتاژ ایمن‌تر برای مدار فرمان تبدیل می‌کند.
2. کلید اضطراری و حفاظت‌های اصلی فرمان: در اولین گام پس از منبع تغذیه، کلید اضطراری (E-Stop) و فیوزهای اصلی مدار فرمان قرار می‌گیرند. این‌ها تضمین‌کننده قطع کامل سیستم در شرایط اضطراری هستند.
3. مدار استارت/استاپ (Start/Stop): پس از حفاظت‌ها، مدار شامل شستی استاپ (NC) و شستی استارت (NO) است که با یک مدار خودنگهدار همراه می‌شوند تا کنتاکتور اصلی فرمان را فعال و پایدار نگه دارند.
4. مدار کنترل حرکت بالا/پایین (Up/Down) با استفاده از شستی و لیمیت سوئیچ‌ها:
   • شستی‌های Up (NO) و Down (NO) در مسیرهای جداگانه قرار می‌گیرند.
   • لیمیت سوئیچ‌های حد بالا و حد پایین (معمولاً NC) به صورت سری در مسیرهای مربوطه قرار می‌گیرند تا با رسیدن بالابر به انتهای مسیر، جریان مدار را قطع کرده و از ادامه حرکت در آن جهت جلوگیری کنند.
   • اینترلاک‌های الکتریکی بین کنتاکتورهای بالا و پایین نیز برای جلوگیری از فعال شدن همزمان آن‌ها ضروری است.
5. مدار کنترل حرکت طولی و عرضی (Left/Right, Forward/Backward): مشابه مدار بالابر، این مدارها نیز از شستی‌ها، لیمیت سوئیچ‌ها و اینترلاک‌های مربوطه بهره می‌برند.
6. یکپارچه‌سازی سیستم کنترل از راه دور (Wireless Remote Control) در نقشه فرمان:
   • گیرنده ریموت کنترل به عنوان یک بلوک ورودی در نقشه نمایش داده می‌شود. خروجی‌های رله‌ای گیرنده (که هر کدام متناظر با یک فرمان از فرستنده هستند) به جای کنتاکت‌های شستی‌های کابلی یا موازی با آن‌ها، در مدار فرمان قرار می‌گیرند.
   • این امکان به اپراتور اجازه می‌دهد تا جرثقیل را بدون تماس مستقیم کنترل کند.

سیستم‌های برق‌رسانی و تاثیر آن‌ها بر نقشه سیم‌کشی

روش‌های مختلفی برای برق‌رسانی به جرثقیل سقفی وجود دارد که هر یک مزایا و معایب خاص خود را دارند و انتخاب آن‌ها بر نقشه سیم‌کشی جرثقیل سقفی تأثیرگذار است. سه سیستم رایج عبارتند از شین برق‌رسان (Bus Bar)، سیستم C-ریل و کابل تخت، و سیستم کابل جمع‌کن.

انواع سیستم‌های برق‌رسانی

در یک نگاه کلی، می‌توان سیستم‌های برق‌رسانی را از جنبه‌های مختلف مقایسه کرد:

ویژگی	شین برق‌رسان (Bus Bar)	سیستم C-ریل و کابل تخت	سیستم کابل جمع‌کن
مکانیسم برق‌رسانی	ریل‌های رسانای سفت و سخت، کالکتورهای (کفشک‌های) کربنی	ریل C شکل، کابل‌های تخت متحرک	درام کابل‌جمع‌کن با کابل گرد متحرک
مسافت مناسب	بلند (ایده‌آل برای طول‌های زیاد)	متوسط تا بلند	کوتاه تا متوسط
پیچیدگی نصب	بالا	متوسط	متوسط
ایمنی	بالا (در صورت عایق‌کاری مناسب)	متوسط (کابل‌ها در معرض آسیب)	بالا (کابل محافظت شده)
هزینه اولیه	بالا	متوسط	متوسط
نگهداری	نیاز به بازدید دوره‌ای از کالکتورها و اتصالات	نیاز به بازدید از کابل‌ها و غلتک‌ها	نیاز به بازدید از کابل، درام و فنرها
نمایش در نقشه	معمولاً به صورت خطوط رسانا با نقاط تماس کالکتور	کابل‌های متحرک که از داخل ریل C عبور می‌کنند	کابل متحرک از درام تا تابلو برق جرثقیل

انتخاب سیستم مناسب بر اساس شرایط کاربری، طول مسیر حرکت جرثقیل، بودجه و ملاحظات ایمنی انجام می‌شود. در هر صورت، نقشه سیم کشی جرثقیل سقفی باید به وضوح نحوه برق‌رسانی و اتصالات آن را نمایش دهد.

استانداردها و نکات ایمنی در طراحی نقشه مدار فرمان و قدرت جرثقیل سقفی

طراحی نقشه مدار فرمان و قدرت جرثقیل سقفی باید همواره بر اساس استانداردها و اصول ایمنی دقیق صورت گیرد. این رعایت‌ها ضامن عملکرد صحیح، پایداری و مهم‌تر از همه، امنیت جانی و مالی است.

استانداردهای بین‌المللی و ملی

سازمان‌های بین‌المللی مانند IEC (کمیسیون بین‌المللی الکتروتکنیک) و استاندارد ملی ایران (ISIRI) دستورالعمل‌هایی را برای طراحی مدارهای الکتریکی، نمادها، و الزامات ایمنی جرثقیل‌ها تدوین کرده‌اند. پیروی از این استانداردها، اطمینان از سازگاری و قابلیت اطمینان سیستم را فراهم می‌آورد. به عنوان مثال، IEC 60204-32 به ایمنی ماشین‌آلات الکتریکی شامل جرثقیل‌ها می‌پردازد و بر استفاده از نمادهای استاندارد و رعایت پروتکل‌های طراحی تأکید دارد.

رعایت اصول ایمنی در نقشه

نقشه باید به گونه‌ای طراحی شود که حداکثر ایمنی را فراهم کند:

• مدار ایمنی اضطراری مستقل: مسیر مدار ایمنی (شامل کلیدهای اضطراری، لیمیت سوئیچ‌های نهایی و رله‌های ایمنی) باید مستقل از مدار فرمان اصلی باشد و مستقیماً کنتاکتورهای اصلی مدار قدرت را قطع کند. این اقدام از هرگونه نقص در مدار فرمان جلوگیری می‌کند.
• حفاظت در برابر اضافه بار و اتصال کوتاه: فیوزها و بریکرهای مینیاتوری (MCB) در مدار فرمان و بریکرهای قدرت (MCCB) و رله‌های اضافه بار حرارتی در مدار قدرت باید به دقت انتخاب و در نقشه مشخص شوند تا از آسیب دیدن تجهیزات و خطرات آتش‌سوزی جلوگیری کنند.
• اینترلاک‌های مکانیکی و الکتریکی: اینترلاک‌ها تضمین می‌کنند که حرکات مخالف (مثلاً بالا و پایین) یا حرکات غیرمجاز به صورت همزمان فعال نشوند. اینترلاک‌های الکتریکی با استفاده از کنتاکت‌های NC در مدار فرمان نمایش داده می‌شوند.
• سیستم‌های توقف اضطراری چندگانه (Multi-point E-Stop): در جرثقیل‌های بزرگ، نیاز به چندین نقطه توقف اضطراری در مکان‌های مختلف (کابین اپراتور، تابلو برق جرثقیل، سطح زمین) وجود دارد که همگی باید در نقشه مدار فرمان جرثقیل سقفی مشخص شوند و به طور موثر عمل کنند.
• علامت‌گذاری و برچسب‌گذاری صحیح اجزا و سیم‌ها: تمامی سیم‌ها و ترمینال‌ها در نقشه باید با شماره‌گذاری استاندارد مشخص شوند و در هنگام سیم‌کشی نیز این شماره‌گذاری رعایت شود. این کار عیب‌یابی و نگهداری را به شدت تسهیل می‌کند و از خطاهای انسانی جلوگیری می‌کند.
• استفاده از ترانسفورماتور ایزولاسیون برای مدار فرمان: برای جداسازی ولتاژ کنترل از ولتاژ اصلی و کاهش خطر برق‌گرفتگی.

نقشه خوانی و عیب‌یابی عملی با استفاده از شماتیک

نقشه مدار فرمان و قدرت جرثقیل سقفی نه تنها برای نصب، بلکه برای عیب‌یابی نیز ابزاری ضروری و کارآمد است. توانایی درک و خواندن صحیح این نقشه‌ها، زمان توقف جرثقیل را به حداقل رسانده و بهره‌وری را افزایش می‌دهد.

روش‌های صحیح نقشه خوانی

1. دنبال کردن مسیر جریان از منبع تا مصرف‌کننده: همیشه مسیر جریان را از ورودی اصلی برق آغاز کنید و مرحله به مرحله به سمت اجزای کنترلی و سپس موتورها دنبال کنید. این کار به شما کمک می‌کند تا ترتیب عملکرد و ارتباط اجزا را درک کنید.
2. تشخیص عملکرد هر جز با استفاده از نماد: با نمادهای استاندارد آشنا باشید. هر نماد بیانگر عملکرد خاص یک قطعه است. (مثلاً نماد شستی NO در مسیر استارت به این معنی است که با فشردن آن مدار وصل می‌شود).
3. درک منطق کنترلی مدار فرمان: به اینترلاک‌ها، مدارهای خودنگهدار و ترتیبات زمانی (تایمرها) توجه کنید. بفهمید که فعال شدن یک رله یا کنتاکتور چه تأثیری بر سایر اجزا دارد و چگونه منطق کنترل تصمیم‌گیری می‌کند.

گام‌های عیب‌یابی سیستماتیک با نقشه

هنگام بروز مشکل در جرثقیل، استفاده از نقشه به شما کمک می‌کند تا با روشی منطقی و گام به گام عیب را پیدا کنید:

1. شناسایی علائم خرابی: از اپراتور یا شاهد حادثه، اطلاعات دقیقی در مورد علائم (مثلاً جرثقیل روشن نمی‌شود، فقط یک جهت کار می‌کند، ترمز عمل نمی‌کند) کسب کنید.
2. تطبیق علائم با بخش‌های مربوطه در نقشه: بر اساس علائم، بخش‌های احتمالی مشکل‌ساز را در نقشه شناسایی کنید. اگر موتور روشن نمی‌شود، به مدار قدرت و مدار فرمان مربوط به استارت موتور و حفاظت‌های آن مراجعه کنید.
3. تست نقاط کلیدی (ولتاژ، پیوستگی) بر اساس نقشه: با استفاده از ولت‌متر و اهم‌متر، ولتاژ یا پیوستگی (continuity) را در نقاط کلیدی مدار که در نقشه مشخص شده‌اند (مثلاً ورودی و خروجی کنتاکتورها، کنتاکت‌های رله‌ها، تغذیه کویل‌ها) بررسی کنید.
4. یافتن قطعه معیوب: با دنبال کردن مسیر جریان و تست نقاط مشکوک، می‌توانید قطعه معیوب را ایزوله و شناسایی کنید. (مثلاً اگر ولتاژ وارد کنتاکتور می‌شود اما از آن خارج نمی‌شود، احتمالاً کنتاکتور خراب است).

سناریوهای رایج عیب‌یابی

• موتور جرثقیل روشن نمی‌شود: بررسی کنید که آیا برق اصلی وارد تابلو می‌شود؟ فیوزها سالم هستند؟ کلید اضطراری فشرده نیست؟ رله اضافه بار عمل نکرده است؟ مدار فرمان استارت موتور کامل می‌شود؟
• حرکت جرثقیل متوقف می‌شود: آیا رله اضافه بار حرارتی عمل کرده است؟ آیا لیمیت سوئیچی فعال شده است؟ ولتاژ مدار فرمان پایدار است؟
• یکی از جهت‌ها کار نمی‌کند: آیا کنتاکتور مربوط به آن جهت سالم است؟ کنتاکت‌های اینترلاک جهت مخالف صحیح عمل می‌کنند؟ شستی مربوطه سالم است؟
• لیمیت سوئیچ‌ها عمل نمی‌کنند: آیا لیمیت سوئیچ از نظر فیزیکی فعال شده است؟ کنتاکت‌های آن سالم هستند؟ سیم‌کشی آن به مدار فرمان صحیح است؟
• مشکلات مربوط به ریموت کنترل: آیا باتری ریموت تمام نشده است؟ آیا گیرنده برق دارد؟ آیا سیگنال به گیرنده می‌رسد؟ خروجی‌های رله‌ای گیرنده به مدار فرمان وصل شده‌اند؟

بهترین روش‌ها برای طراحی، نگهداری و به‌روزرسانی نقشه‌ها

برای اطمینان از عمر طولانی، عملکرد ایمن و نگهداری آسان جرثقیل سقفی، فراتر از مرحله نصب، روش‌های بهینه در طراحی، نگهداری و به‌روزرسانی نقشه مدار فرمان و قدرت جرثقیل سقفی حیاتی هستند.

نقشه‌های واضح و دقیق (Clear & Accurate Schematics)

یک نقشه خوب باید در عین حال که اطلاعات فنی کاملی را ارائه می‌دهد، به آسانی قابل خواندن و درک باشد. این شامل موارد زیر است:

• استفاده از نمادهای استاندارد: همواره از نمادهای الکتریکی استاندارد بین‌المللی (مانند IEC) استفاده شود تا از ابهام و سوءتفاهم جلوگیری شود.
• شماره‌گذاری منطقی: تمامی سیم‌ها، ترمینال‌ها و اجزا باید با یک سیستم شماره‌گذاری منطقی و یکپارچه (مانند شماره‌گذاری خطوط عمودی در مدار فرمان) مشخص شوند.
• ترسیم تمیز و مرتب: از خطوط متقاطع غیرضروری پرهیز شود و مدارها به صورت منظم و خوانا ترسیم گردند.
• جزئیات کامل: شامل مشخصات فنی اجزا (آمپراژ، ولتاژ، توان)، تعداد کنتاکت‌های کمکی (NO/NC) و محل نصب فیزیکی قطعات در تابلو.

مستندسازی کامل (Comprehensive Documentation)

نقشه شماتیک تنها بخشی از مستندات لازم است. باید تمامی اطلاعات مرتبط جمع‌آوری و نگهداری شود:

• لیست قطعات (Bill of Materials – BOM): لیستی دقیق از تمامی قطعات استفاده شده با شماره مدل، تولیدکننده و مشخصات فنی.
• دیاگرام‌های ترمینال و اتصالات: نقشه‌هایی که نحوه سیم‌بندی به ترمینال‌ها و اتصالات خارجی را نشان می‌دهند.
• نقشه‌های چیدمان (Layout Diagrams): نقشه‌هایی که محل فیزیکی قرارگیری قطعات در تابلو برق و روی جرثقیل را مشخص می‌کنند.
• راهنمای عیب‌یابی: یک راهنمای کاربردی برای سناریوهای رایج خرابی و روش‌های عیب‌یابی آن‌ها.

آموزش پرسنل (Personnel Training)

حتی بهترین نقشه‌ها نیز بدون پرسنل آموزش‌دیده بی‌فایده‌اند. لازم است:

• دوره‌های آموزشی:برای مهندسان، تکنسین‌ها و حتی اپراتورها دوره‌های آموزشی منظم در زمینه نقشه خوانی و اصول عملکرد جرثقیل برگزار شود.

• توانمندسازی: پرسنل را در زمینه شناسایی سریع مشکلات و انجام تعمیرات اولیه بر اساس نقشه‌ها توانمند سازید.

به‌روزرسانی دوره‌ای نقشه‌ها (Regular Updates)

جرثقیل‌ها و سیستم‌های کنترلی آن‌ها ممکن است در طول زمان دستخوش تغییر و به‌روزرسانی شوند. ضروری است که:

• ثبت تغییرات: هرگونه تغییر در سیم‌کشی، اضافه شدن قطعه یا تغییر در منطق کنترل، بلافاصله و با ذکر تاریخ در نقشه‌ها ثبت شود.
• نسخه‌بندی: از سیستم نسخه‌بندی برای نقشه‌ها استفاده شود تا همیشه آخرین و معتبرترین نسخه در دسترس باشد.
• نگهداری دیجیتال و فیزیکی: نقشه‌ها هم به صورت دیجیتال (با بک‌آپ) و هم به صورت فیزیکی (پرینت شده در تابلو برق یا دفترچه راهنما) نگهداری شوند.

با رعایت این بهترین روش‌ها، می‌توان اطمینان حاصل کرد که نقشه مدار فرمان و قدرت جرثقیل سقفی نه تنها در ابتدای پروژه، بلکه در تمام طول عمر مفید جرثقیل، به عنوان یک ابزار ارزشمند و کارآمد عمل خواهد کرد.

نتیجه‌گیری

نقشه مدار فرمان و قدرت جرثقیل سقفی، بیش از یک مجموعه خطوط و نماد، زبان مشترک ایمنی و کارایی در دنیای صنعت است. در این مقاله، از مبانی و تفاوت‌های این دو مدار حیاتی گرفته تا اجزای کلیدی، اصول طراحی، استانداردهای ایمنی و روش‌های عیب‌یابی عملی با استفاده از شماتیک، به تفصیل بررسی شد. درک عمیق این نقشه‌ها برای مهندسان، تکنسین‌ها، اپراتورها و مدیران صنعتی ضروری است؛ زیرا نه تنها به نصب صحیح و نگهداری پیشگیرانه کمک می‌کند، بلکه در زمان بحران، به سرعت بخشیدن فرآیند عیب‌یابی و کاهش زمان توقف کمک شایانی می‌کند. رعایت استانداردهای بین‌المللی و ملی، پیاده‌سازی اینترلاک‌های ایمنی و به‌روزرسانی مستمر نقشه‌ها، ارکان اصلی تضمین عملکرد ایمن و پایدار جرثقیل سقفی به شمار می‌روند. سرمایه‌گذاری بر آموزش پرسنل و حفظ مستندات کامل، گام نهایی در جهت بهره‌برداری حداکثری و ایمن از این تجهیزات قدرتمند صنعتی است. یادگیری مستمر در این حوزه نه تنها به افزایش تخصص فردی می‌انجامد، بلکه به افزایش ایمنی و کارایی در کل محیط صنعتی کمک شایانی می‌کند.

سوالات متداول

اصلی‌ترین تفاوت بین نقشه مدار قدرت و مدار فرمان جرثقیل سقفی در چه جزئیاتی از شماتیک قابل تشخیص است؟

مدار قدرت شامل خطوط ضخیم‌تر با ولتاژ و جریان بالا برای موتورها است، در حالی که مدار فرمان با خطوط نازک‌تر، ولتاژ پایین‌تر، و کنترل‌کننده‌های منطقی مانند رله‌ها و شستی‌ها را نشان می‌دهد.

چگونه می‌توان از طریق نقشه شماتیک، علت عمل نکردن لیمیت سوئیچ‌های بالابر جرثقیل را تشخیص داد؟

با بررسی مسیر تغذیه کنتاکتور بالابر در نقشه، می‌توان کنتاکت‌های لیمیت سوئیچ را در این مسیر پیدا کرد و با تست پیوستگی، قطعی یا خرابی کنتاکت‌های آن را مشخص نمود.

چه ملاحظات ایمنی خاصی باید هنگام طراحی بخش‌های مربوط به ترمزهای الکترومغناطیسی در نقشه مدار قدرت جرثقیل سقفی در نظر گرفته شود؟

ترمزها باید در صورت قطع برق موتور به صورت خودکار فعال شوند (مدار Fail-Safe) و سیم‌بندی آن‌ها باید مستقل یا از طریق کنتاکتورهای اطمینان از قطع برق موتور، کنترل شود.

در یک جرثقیل سقفی با سیستم کنترل ریموت، چگونه سیم‌بندی گیرنده ریموت در نقشه مدار فرمان نشان داده می‌شود و چگونه با کنتاکتورها ارتباط برقرار می‌کند؟

گیرنده ریموت به صورت یک بلوک با ورودی‌های تغذیه و خروجی‌های رله‌ای نمایش داده می‌شود که هر خروجی (با کنتاکت NO) به صورت موازی با شستی‌های مربوطه در مدار فرمان یا مستقیماً به کویل کنتاکتورها متصل می‌شود.

کدام استانداردها یا نمادهای الکتریکی رایج (مانند IEC یا NEMA) برای درک نقشه‌های مدار فرمان و قدرت جرثقیل‌های سقفی در ایران بیشترین کاربرد را دارند؟

در ایران، استانداردهای IEC (کمیسیون بین‌المللی الکتروتکنیک) برای نمادهای الکتریکی و پروتکل‌های طراحی، همراه با استانداردهای ملی ISIRI (استاندارد ملی ایران)، بیشترین کاربرد را برای درک نقشه‌های جرثقیل‌های سقفی دارند.
